概述：

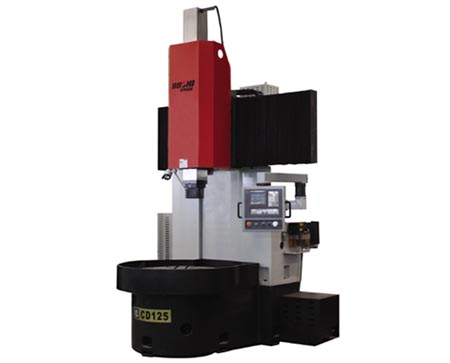

》高效立式数控车床，专用于电机壳体的粗精加工。
》底座、立柱采用高强度铸铁，有良好的抗震性和稳定性。
》立式结构，装夹工件方便，占地面积小。
》X向横梁滑动导轨面经中频淬火及精密磨削，动态响应性能高，精度保持性好。滑动导轨面采用机床导轨专用贴塑材料，低摩擦，高耐磨相应快。
》Z轴采用方型滑枕结构，刚性高，对于较大的深孔加工有突出的优势。
》集中式机床操作面板，使操作更加方便、快捷。
》各种计量单位全部符合国际单位制（SI）。
》X/Z轴采用高精度滚珠丝杠和丝杠专用轴承，精度保持性好。
技术规格：
|
项 目 |
单位 |
参数 |
|
加工范围
|
工作台直径 |
mm |
1000 |
|
最大回转直径 |
mm |
Φ1250 |
|
最大车削直径 |
mm |
Φ1100 |
|
最大工件长度 |
mm |
900 |
|
最大工件重量 |
kg |
4000 |
|
工作台
|
工作台转速 |
r/min |
15-150 |
|
工作台最大扭矩 |
N.M |
1500 |
|
主电机功率 |
kW |
15（普通电机） |
|
进给
|
移动距离 X |
mm |
650 |
|
滑枕移动距离 Z |
mm |
900 |
|
快速移动速度 X/Z |
mm/min |
10/10 |
|
伺服电机扭矩 X/Z |
Nm |
23/23 |
|
伺服电机功率 X/Z |
kW |
4.0/4.0 |
|
滚珠丝杠直径 X/Z |
mm |
Φ50 /Φ50 |
|
刀架
|
刀位数 |
|
2 |
|
刀具尺寸 |
mm |
32X32 |
|
其它
|
电源 |
kVA |
25 |
|
体积（长×宽×高） |
mm |
2420X2081X3535 |
|
总重量 |
kg |
10000 |
|
